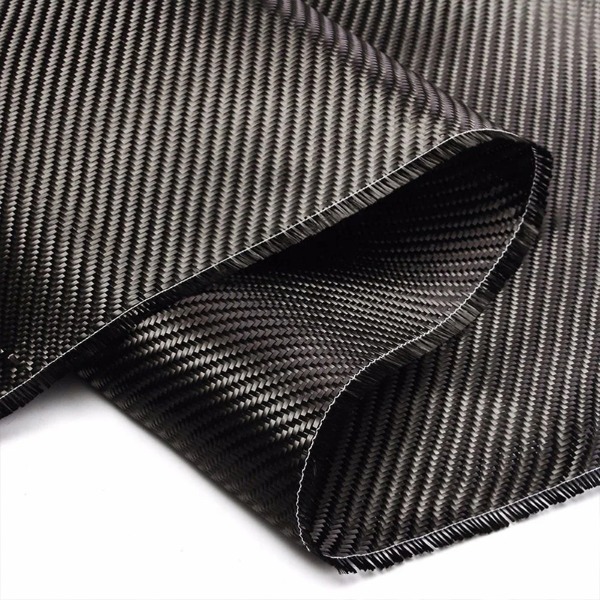

Na busca por materiais que reduzam a massa sem sacrificar o desempenho mecânico, os engenheiros passaram progressivamente dos metais para os compósitos avançados. Entre estes, pano de fibra de carbono destaca-se como reforço primário para componentes estruturais leves. Este tecido, composto por filamentos contínuos de carbono, oferece uma combinação de baixa densidade, alta resistência à tração e rigidez excepcional. Quando incorporado em uma matriz polimérica, torna-se a espinha dorsal de componentes usados na indústria aeroespacial, automotiva, equipamentos esportivos e engenharia civil.
Para entender por que o tecido de fibra de carbono é tão eficaz, é necessário observar suas propriedades fundamentais, como ele se compara aos materiais convencionais e como sua arquitetura pode ser adaptada a condições de carga específicas.
A lógica estrutural por trás do tecido de fibra de carbono
Os componentes estruturais devem resistir à flexão, torção, tensão e compressão com deflexão mínima. A redução de peso amplifica a eficiência: menos inércia, menor consumo de combustível e manuseio mais fácil. O tecido de fibra de carbono consegue isso através de três características principais:
- Alta rigidez específica – A rigidez por unidade de densidade é várias vezes maior que a do aço ou do alumínio.
- Anisotropia personalizável – A resistência e a rigidez podem ser orientadas ao longo dos caminhos de carga, escolhendo padrões de trama e sequências de empilhamento de camadas.
- Tolerância a falhas – O pano distribui fissuras localizadas em múltiplas fibras, evitando falhas repentinas.
Ao contrário da fita unidirecional, que proporciona rigidez em uma direção, o tecido de fibra de carbono oferece propriedades equilibradas no plano do tecido. Isso o torna especialmente adequado para cascas estruturais de paredes finas, painéis sanduíche e componentes com curvaturas complexas onde as cargas vêm de múltiplas direções.
Propriedades comparativas de materiais
Para apreciar a vantagem do tecido de fibra de carbono, é útil uma comparação direta com materiais estruturais tradicionais. A tabela abaixo resume os indicadores mecânicos normalizados. Observe que os valores exatos variam de acordo com o tipo de fibra, a arquitetura da trama e o sistema de resina, mas as posições relativas permanecem consistentes.
| Materiais | Densidade (g/cm³) | Resistência à tração (em relação ao aço) | Relação rigidez/peso (relativa) | Resistência à fadiga |
|---|---|---|---|---|
| Aço macio | 7.85 | 1,0 (linha de base) | 1.0 | Moderado |
| Alumínio 6061 | 2.70 | 0.35 | 3.0 | Moderado |
| Composto de tecido de fibra de carbono | 1,55–1,60 | 1,8–2,5 | 8–10 | Excelente |
| Composto de tecido de fibra de vidro | 1,90–2,00 | 0,7–1,0 | 2,5–3,5 | Bom |
Conforme mostrado, o tecido de fibra de carbono oferece uma relação rigidez/peso cerca de 8 a 10 vezes maior que o aço. Em termos práticos, uma viga estrutural feita de tecido de fibra de carbono pode pesar 70-80% menos que uma viga de aço com igual rigidez à flexão. Além disso, a sua resistência à fadiga sob carga cíclica excede em muito a dos metais, o que é crítico para estruturas móveis, como braços de robôs, superfícies de controle de aeronaves ou quadros de bicicletas.
Versatilidade arquitetônica: tramas e formas
Um dos argumentos mais fortes para o uso de tecido de fibra de carbono é a ampla variedade de padrões de trama disponíveis. Cada padrão influencia a maleabilidade, o fluxo da resina e a isotropia mecânica.
| Tipo de trama | Drapabilidade | Caso de uso típico |
|---|---|---|
| Tecido liso | Baixo a médio | Painéis planos, laminados finos com boa estabilidade |
| Tecido sarja (2/2) | Médio a alto | Componentes curvos, painéis de carroceria automotiva |
| Arnês de cetim (4HS, 8HS) | Muito alto | Peças complexas de dupla curvatura, carenagens aeroespaciais |
| Tecido unidirecional | Baixo (apenas uma direção flexível) | Capas de longarinas, vigas de alta rigidez |
Para componentes estruturais leves, os tecidos de sarja e cetim são frequentemente preferidos porque se adaptam facilmente aos moldes sem enrugar. Isto garante uma fração uniforme do volume da fibra e minimiza a formação de vazios. Além disso, a ondulação inerente ao tecido reduz ligeiramente a resistência à compressão em comparação com a fita unidirecional, mas melhora muito a tolerância a danos por impacto e o manuseio durante a disposição.
Otimização de Caso de Carga com Tecido de Fibra de Carbono
Os designers escolhem o tecido de fibra de carbono não apenas para economizar peso, mas também para eficiência direcional. Por exemplo:
- Estruturas dominadas por flexão (por exemplo, braços de drones, membros protéticos): Coloque camadas de tecido com fibras orientadas a 0° e ±45° para equilibrar a rigidez longitudinal e a resistência ao cisalhamento.
- Eixos carregados por torção (por exemplo, eixos de transmissão, pás do rotor): Use tecido inclinado de ±45° ou camadas combinadas de aro e helicoidais.
- Painéis propensos a impactos (por exemplo, pisos de carros de corrida, capas de proteção): Camada de tecido acetinado com fina intercalação de camadas termoplásticas temperadas.
Como o tecido de fibra de carbono está disponível em módulos de módulo intermediário, módulo alto e módulo padrão, a rigidez pode ser ajustada sem alterar a geometria. Esta abordagem modular evita o excesso de engenharia e reduz o desperdício de material.
Compatibilidade de fabricação
Outra razão pela qual o tecido de fibra de carbono domina os componentes estruturais leves é a sua compatibilidade com processos de fabricação estabelecidos. Os principais métodos incluem:
- Cura em autoclave de camada pré-impregnada – A mais alta qualidade para o setor aeroespacial. O pano vem pré-impregnado com resina, oferecendo alinhamento preciso das fibras.
- Layup molhado/layup de mão – Adequado para peças grandes e únicas, como pás de turbinas eólicas ou peças automotivas personalizadas.
- Moldagem por transferência de resina (RTM) – O pano é colocado seco em molde fechado e em seguida é injetada resina. Excelente para produção de médio volume com bom acabamento superficial.
- Infusão assistida por vácuo – Ideal para grandes painéis compósitos; o pano atua como meio de fluxo, garantindo uma distribuição uniforme da resina.
Cada método aproveita a capacidade do tecido de manter uma espessura uniforme, resistir à lavagem da fibra (movimento durante a injeção de resina) e fornecer propriedades mecânicas previsíveis. Em comparação com a fibra de vidro aleatória ou a fibra de carbono picada, o tecido de fibra de carbono oferece maior certeza de design.
Considerações econômicas e de ciclo de vida
Embora o tecido de fibra de carbono tenha um custo de matéria-prima mais elevado do que os metais ou a fibra de vidro, o seu valor de ciclo de vida para componentes estruturais leves é muitas vezes superior. A massa reduzida leva a um menor consumo de energia em aplicações móveis. Para estruturas estáticas como pontes ou pórticos robóticos, os componentes mais leves permitem estruturas de suporte menores e fundações mais baratas.
Além disso, o reparo de laminados de fibra de carbono danificados é viável por meio de colagem de remendos ou injeção de resina, prolongando a vida útil. As tecnologias de reciclagem (pirólise, solvólise) amadureceram, permitindo a recuperação de tecidos limpos de fibra de carbono de componentes em fim de vida para uso em aplicações não críticas. Este potencial circular fortalece a posição do material em indústrias focadas na sustentabilidade.
Limitações e precauções de design
Nenhum material é perfeito. Os engenheiros devem reconhecer as limitações específicas do tecido de fibra de carbono:
- Modo de falha frágil – Ao contrário do escoamento do metal, a fratura do compósito pode ser repentina. O projeto requer fatores de segurança e redundância.
- Corrosão galvânica – O contato direto com alumínio ou aço em ambientes úmidos causa corrosão galvânica. Camadas de isolamento elétrico são obrigatórias.
- Condutividade térmica – As fibras de carbono são condutoras elétrica e térmica, o que pode exigir isolamento em aplicações eletrônicas ou criogênicas.
- Vedação de borda de corte – As bordas do tecido cru podem desfiar; laminados aparados precisam de vedação para evitar a entrada de umidade.
Quando estes factores são devidamente abordados, o tecido de fibra de carbono continua a ser uma escolha incomparável para componentes estruturais leves.
Conclusão
O tecido de fibra de carbono oferece uma proposta exclusiva para componentes estruturais leves: excelente rigidez por peso, anisotropia projetável, múltiplas arquiteturas de trama e compatibilidade com processos compostos padrão. Embora o custo inicial e a falha frágil exijam uma engenharia cuidadosa, os benefícios em redução de massa, vida útil em fadiga e adaptabilidade são incomparáveis com metais convencionais ou tecidos de fibra de vidro.
Perguntas frequentes
Q1: O tecido de fibra de carbono pode ser usado para peças estruturais de suporte de carga sem reforço de metal?
Sim. Muitos componentes de suporte de carga, como vigas de piso de aeronaves, monocoques de carros de corrida e braços robóticos, são feitos inteiramente de compósitos de tecido de fibra de carbono. O design e a espessura adequados da lona são escolhidos para suportar as cargas esperadas sem inserções de metal. Às vezes, acessórios de metal são adicionados nas juntas aparafusadas para reduzir as concentrações de tensão nos rolamentos.
Q2: O tecido de fibra de carbono é mais rígido que o alumínio ou o aço?
Em termos absolutos, o tecido de fibra de carbono com módulo padrão (rigidez ~70 GPa) é menos rígido que o aço (~200 GPa), mas mais rígido que o alumínio (~69 GPa). Porém, devido à sua baixa densidade (1,6 vs. 2,7 g/cm³ para o alumínio), sua rigidez específica (rigidez/densidade) é cerca de três vezes maior que a do alumínio e oito vezes maior que a do aço. Para projetos com peso crítico, isso torna o tecido de fibra de carbono efetivamente “mais rígido por quilograma”.
Q3: O tecido de fibra de carbono requer ferramentas especiais para corte e perfuração?
Sim. Ferramentas de aço padrão desgastam-se rapidamente. Para tecidos secos, são recomendadas tesouras de cerâmica ou metal duro. Para laminados curados, são necessárias brocas e rebarbas com revestimento de diamante para evitar a delaminação. A extração a vácuo é recomendada porque o pó de carbono é eletricamente condutor e pode danificar os componentes eletrônicos.
Q4: Como o tecido de fibra de carbono se comporta sob altas temperaturas?
A própria fibra retém resistência acima de 1000°C em uma atmosfera inerte, mas a matriz polimérica (normalmente epóxi) limita a temperatura de serviço a 80–180°C para resinas padrão. Resinas de alta temperatura (bismaleimida, poliimida) estendem a faixa para 230–300°C. Para aplicações acima de 300°C, tecido de fibra de carbono pode ser usado com matrizes cerâmicas (compósitos CMC).
Q5: O tecido de fibra de carbono pode ser colado a componentes estruturais metálicos com segurança?
Sim, mas com precauções. Uma camada de tecido isolante de fibra de vidro é frequentemente colocada entre o tecido de fibra de carbono e o metal para evitar corrosão galvânica. A ligação adesiva com epóxi estrutural é mais forte do que a fixação mecânica para juntas de compósito com metal, desde que a superfície metálica esteja devidamente preparada (jateamento de areia, agentes de acoplamento de silano).
